Společnost KV components, s. r. o., je mladá, česká, dynamická společnost, která Vám nabízí produkty vlastní výroby určené především pro elektrotechnický průmysl a stavebnictví. V oblasti elektrotechnického průmyslu dodáváme na český a zahraniční trh flexibilní ohebné měděné přípojnice FLEXICOPPER, které splňují veškeré požadavky a normy současných moderních standardů v elektrotechnickém průmyslu.


V oblasti stavebnictví se naše výrobní činnost zaměřuje na výrobu gumových kanalizačních těsnění a poplastovaných žebříkových kanalizačních stupadel. Tyto produkty byly vyvinuty speciálně pro kanalizační šachty, aby stavebním firmám ulehčily a urychlily jejich práci.


Naše výrobky určené pro elektrotechnický průmysl a stavebnictví splňují všechny předepsané normy, včetně prohlášení o shodě. Společnost KV components, s. r. o., využívá pro výrobu svých produktů nejnovějších poznatků a technologií v daném oboru. Dbáme na to, aby naše činnost byla maximálně ekologická a šetrná k životnímu prostředí. Naším trvalým cílem je spokojený zákazník, který se k nám bude rád vracet a používat naše produkty.

COPYRIGHT © KV COMPONENTS, S.R.O., 2018

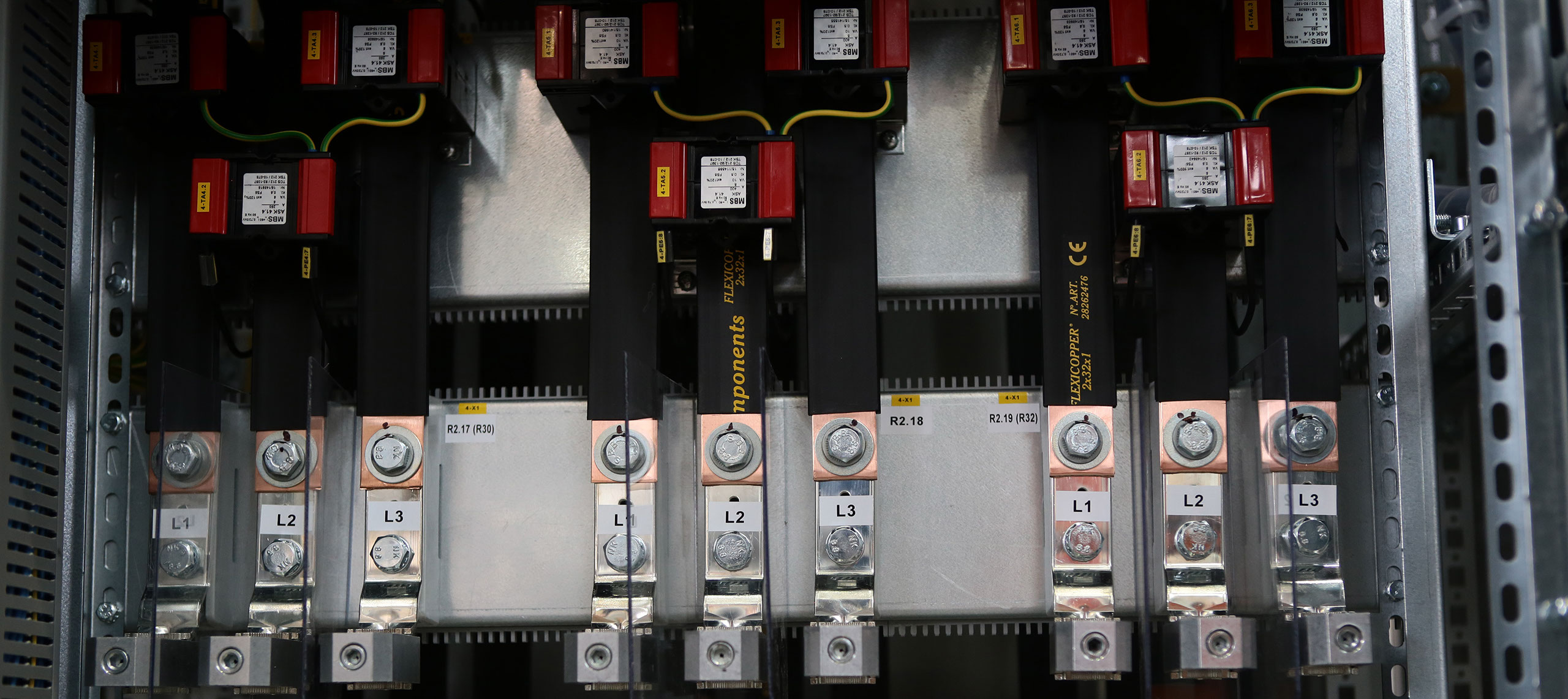

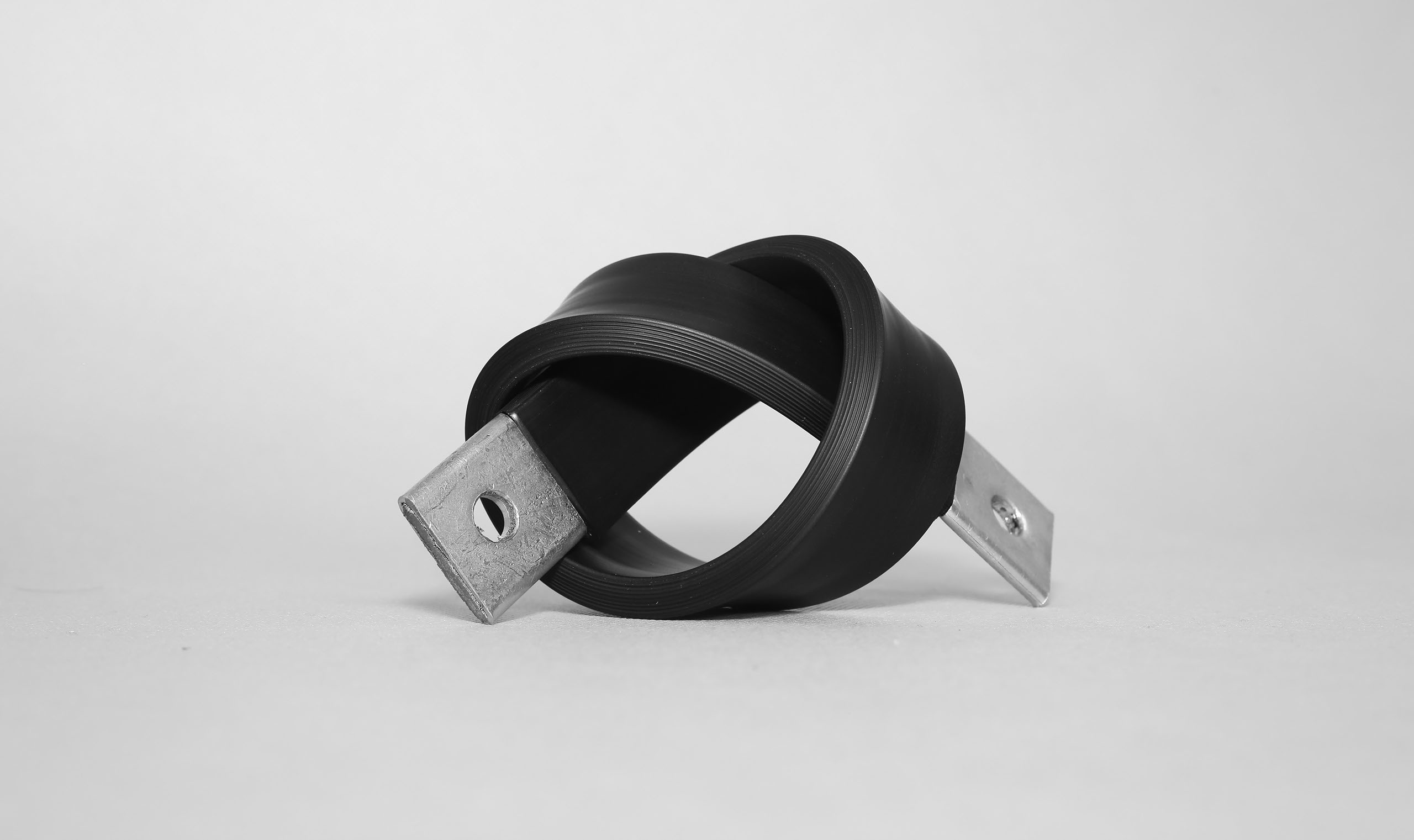

FLEXICOPPER

PRUŽNÉ MĚDĚNÉ SBĚRNICE

NIŽŠÍ HMOTNOST A OBJEM

Díky použitému materiálu a postupu při výrobě lze sběrnici tvarovat s minimálním poloměrem ohybu. Oproti kabelům doporučeným na stejné proudové zatížení má FLEXICOPPER o 40 % menší průřez.


VZHLED, EFEKTIVITA A ČASOVĚ NENÁROČNÁ INSTALACE

Pružnost materiálu sběrnice a její maximální tvárnost vás neomezuje při návrhu spoje. FLEXICOPPER zachovává zvolený tvar a zabraňuje nežádoucí deformaci či nechtěnému paměťovému efektu. Materiál sběrnice dovoluje zakončující spoje realizovat pouhým děrováním. Odpadá tak nutnost použití kabelových ok.


BEZPEČNOST A DŮRAZ NA SPOLEHLIVÉ ŘEŠENÍ

Projektanti i montéři preferují sběrnici FLEXICOPPER právě pro její klíčové vlastnosti:
snadné tvarování snižuje počet propojovacích vodičů,
eliminace kabelových ok,
méně spojů v návrhu snižuje potenciální rizika

ŘEZ

Při správné manipulaci lze sběrnici FLEXICOPPER řezat pilkou nebo přestřihnout. V obou případech docílíte ostrého řezu. V případě plánovaného tvarování ohybem je vhodno k celkové délce přidat rezervu 10 mm na opravu možného skluzu jednotlivých vrstev sběrnice.



OHYB

Malý a střední průměr sběrnice FLEXICOPPER je možno ohýbat. Při použití sběrnic velkého průměru a ohýbání či kroucení pomocí kovových nástrojů zamezte poškození izolace. Dodržte doporučení minimálního poloměru ohybu v trojnásobku tloušťky sběrnice.

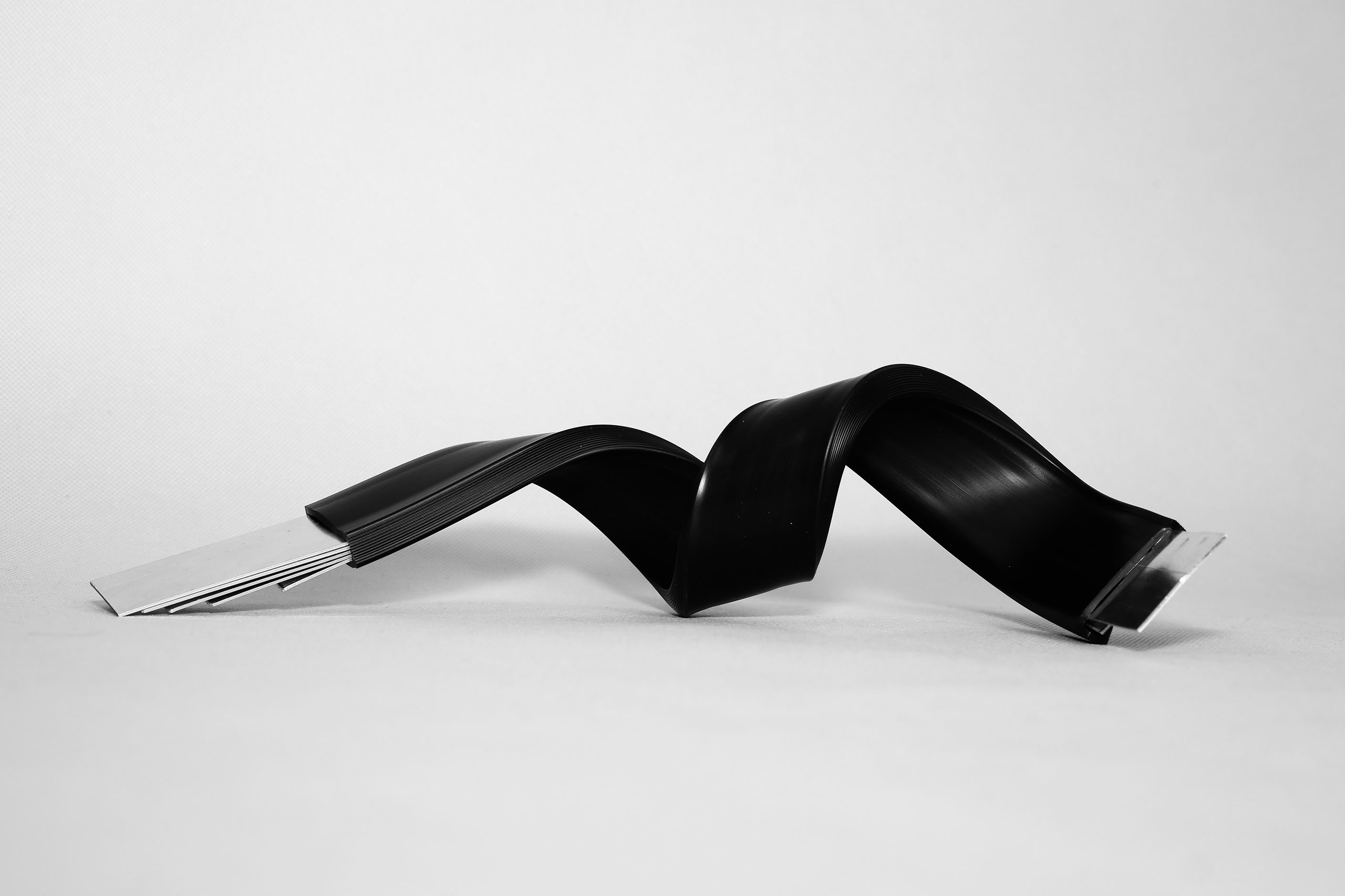

KROUCENÍ

V případě tvarování kroucením platí stejná pravidla jako při ohybu. Dbejte na správné nastavení 90° rotace k poměru šířky a délky sběrnice.




ODSTRANĚNÍ IZOLACE

Při odstranění izolace zamezte narušení měděné vrstvy a odkryjte jen nejnutnější plochu sběrnice nutnou k vytvoření spoje. Odizolování lze provádět standardními nástroji, případně jen nožem.




OPRAVA VRSTEV

Během ohýbání sběrnice do ostrých úhlů dochází k mírnému posunu jednotlivých vrstev. Před správným zakončením sběrnice a vytvořením spoje je nutno tyto nepřesnosti opětovně srovnat řezem.




VRTÁNÍ/DĚROVÁNÍ

Tyto úkony je vhodné provádět jako poslední část tvarování a vždy až po odstranění izolace. Nejvyšší efektivity spoje dosáhnete děrováním. V případě vrtání, aplikujte upravenou vrtací šablonu, která správně povede špičku vrtáku a v průběhu sběrnici přidrží. Dodržujte pravidlo, kdy průměr vrtaného otvoru nepřesáhne polovinu šířky sběrnice.



UPEVNĚNÍ SPOJE

Podle výběru sběrnice upravte točivý moment dle použitého průměru šroubu, tak aby nedošlo k přílišné deformaci a poškození sběrnice.


vodič

izolace

ohyb

provozní teplota

tloušťka

samozhášivost

dielektrická síla

pracovní napětí

elektrolytická měď

vinylová směs s vysokou mechanickou odolností

370 %

105 °C (max)

2 mm ± 0,2 mm

UL 94 VO

20 kV/mm

<3500V~/4000V=

A N × A × B Průřez
(mm²)
Δ T (°C) Proudový koeficient
70 60 50 40 30 2 vrstvy 3 vrstvy
250 A 2 × 20 × 1 40 327 302 274 246 215 1,72 2,25
3 × 20 × 1 60 427 395 361 323 281 1,72 2,25
2 × 24 × 1 48 450 417 380 342 295 170 225
400 A 4 × 20 × 1 80 476 442 401 363 314 1,72 2,25
5 × 20 × 1 101 498 461 421 376 327 1,72 2,25
6 × 20 × 1 121 546 506 463 413 358 1,72 2,25
3 × 24 × 1 72 493 453 413 371 320 1,72 2,25
4 × 24 × 1 96 551 543 465 416 361 1,72 2,25
2 × 32 × 1 64 481 445 406 364 315 1,72 2,25
3 × 32 × 1 96 571 525 483 433 372 1,72 2,25
2 × 40 × 1 80 538 503 455 404 352 172 225
500 A 5 × 24 × 1 122 610 563 514 461 398 1,72 2,25
6 × 24 × 1 143 671 621 566 506 438 1,72 2,25
4 × 32 × 1 129 648 601 548 493 425 1,72 2,25
3 × 40 × 1 121 617 573 522 466 405 1,72 2,25
4 × 40 × 1 163 727 673 615 553 476 1,72 2,25
3 × 50 × 1 152 701 653 592 530 462 172 225
630 A 10 × 20 × 1 202 762 707 645 576 502 1,72 2,25
8 × 24 × 1 191 802 742 678 607 525 1,72 2,25
5 × 32 × 1 162 758 702 642 573 496 1,72 2,25
6 × 32 × 1 192 846 783 715 642 555 1,72 2,25
5 × 40 × 1 203 902 832 761 682 593 1,72 2,25
4 × 50 × 1 201 862 795 727 653 563 1,72 2,25
3 × 63 × 1 189 798 741 675 603 522 1,65 2,12
800 A 10 × 24 × 1 243 948 877 803 716 592 1,72 2,25
8 × 32 × 1 256 1018 943 863 770 667 1,72 2,25
6 × 40 × 1 240 1018 943 860 771 667 1,72 2,25
5 × 50 × 1 252 1102 1016 932 832 718 1,72 2,25
4 × 63 × 1 252 1012 935 855 763 661 1,65 2,12
3 × 80 × 1 242 983 906 827 742 641 1,65 2,12
1000 A 10 × 32 × 1 322 1232 1143 1041 933 805 1,72 2,25
8 × 40 × 1 320 1233 1142 1041 931 805 1,72 2,25
10 × 40 × 1 402 1403 1295 1182 1055 915 1,72 2,25
6 × 50 × 1 301 1226 1135 1034 925 802 1,72 2,25
8 × 50 × 1 401 1393 1292 1175 1053 912 1,72 2,25
5 × 63 × 1 315 1221 1125 1032 923 797 1,65 2,12
6 × 63 × 1 378 1439 1333 1217 1085 941 1,65 2,12
4 × 80 × 1 324 1203 1112 1015 906 785 1,65 2,12
5 × 80 × 1 403 1392 1285 1175 1051 910 1,65 2,12
4 × 100 × 1 401 1446 1342 1225 1094 947 1,6 2,02
1250 A 10 × 50 × 1 504 1654 1525 1393 1245 1082 1,72 2,25
8 × 63 × 1 504 1652 1525 1396 1245 1085 1,65 2,12
6 × 80 × 1 480 1626 1505 1374 1237 1065 1,65 2,12
5 × 100 × 1 501 1635 1517 1385 1235 1075 1,6 2,02
6 × 100 × 1 601 1843 1705 1551 1394 1205 1,6 2,02
1600 A 10 × 63 × 1 631 1895 1755 1602 1435 1242 1,65 2,12
8 × 80 × 1 642 1895 1755 1603 1434 1244 1,65 2,12
10 × 80 × 1 800 2105 1945 1774 1585 1377 1,65 2,12
8 × 100 × 1 800 2147 1995 1815 1627 1404 1,6 2,02
10 × 100 × 1 1002 2352 2174 1985 1774 1535 1,6 2,02
12 × 100 × 1 1200 2503 2315 2115 1894 1636 1,6 2,02
10 × 120 × 1 1200 2755 2553 2332 2071 1794 1,49 1,95

PŘÍPUSTNÉ PROUDY

Tabulka znázorňuje orientační teplotní nárůst zvoleného proudového zatížení pro daný průřez sběrnice. Možný nárůst teploty uvnitř rozvaděče není zohledněn, proto při paralelním zapojení použijte k výpočtu proudový koeficient.

COPYRIGHT © KV COMPONENTS, S.R.O., 2018

STAVEBNICTVÍ

TĚSNĚNÍ A ZTRACENÉ BEDNĚNÍ

Kanalizační těsnění KV KT4 je vyrobeno elastomerové pryže se speciálně vyvinutým trojúhelníkovým profilem. Průměr těsnění přizpůsobujeme dle přání zákazníka, standardní průměr je 1 m. Naše těsnění je při splnění všech požadovaných norem měkčí než konkurenční a má speciální tvar, který Vám usnadní a zkrátí montáž. Materiál, ze kterého těsnění vyrábíme, má kompletní zkoušky a certifikát od ITC Zlín, ES prohlášení o shodě a CE certifikát. Tento náš produkt byl vyvinut speciálně pro kanalizační šachty, aby Vám ulehčil a urychlil práci.

Kanalizace - těsnění - výkres

Vyrábíme ztracené bednění z cementotřískové desky, které se používá pro výrobu šachtového dna. Průměry a uchycení ztraceného bednění přizpůsobujeme dle přání zákazníka.
